自X射线被发现以来，X射线成像已成为医学会诊、工业检测等限制的中枢本领。精明体的光产额与空间分辨率是决定X射线探伤与成像本领性能横蛮的中枢方针。铅基钙钛矿材料因其辐射光谱与接收光谱重复，导致严重的自吸见效应。该效应不仅在垂直方进取缩小光输出，还在水渊博进取激发光子扩散，镌汰了铅基材料的光产额与空间分辨率，甚至图像隐约。同期铅的毒性与环境褂讪性差等，制约了其在锥形束策画机断层扫描（Cone Beam Computed Tomography，CBCT）等高端场景中的愚弄。
频年来，无铅双钙钛矿材料因其结构褂讪性高、毒性低、光谱可调性强而备受关切。但其本征发光遵循极低，收尾了实质愚弄。本研讨通过水热法合成在Cs₂NaInCl₆中掺杂Tb³⁺，将发光机制由自陷激子辐射波折为Tb³⁺的4f-4f特征辐射，达成了264 nm的超大接收-辐射位移，从根底上摒除了自吸见效应。该材料的光致发光量子产率进步至78.05%，相对光产额达33，559 photons/MeV，空间分辨率高达20 lp·mm⁻¹，检测限低至51.55 nGyₐᵢᵣ·s⁻¹，并展现出优异的辐照与热褂讪性。研讨团队进一步考据了该精明体在高分辨率X射线成像及锥形束CT（CBCT）中的实质愚弄，告捷重构出牙齿蛀牙和工业组件的三维结构。
该后果发表在 Laser Photonics Reviews ，题为 Self‐Absorption‐Free Double Perovskite Scintillators for Synergistic Enhancement of Light Output and Spatial Resolution for X‐Ray and CBCT Imaging 。本职责的完成单元为武汉理工大学、浙江大学。武汉理工大学 原晔 、 李未 为论文第一作家，通信作家为武汉理工大学 原晔 、浙江大学 冉鹏 、浙江大学 杨旸 。
小百科：什么是“自吸见效应”？
自吸见效应是指精明体材料辐射的可见光被自己再行接收的征象。在传统铅基钙钛矿中，如CsPbBr₃，其辐射光谱与接收光谱高度重复，导致发出的光子在材料里面被反复接收和再辐射。这不仅镌汰了光产额，还导致光子在横向扩散，酿成图像隐约、空间分辨率下落。自吸见效应是收尾高分辨率X射线成像发展的关键瓶颈之一。
一、材料假想与发光机制调控
本研讨接纳Cs₂NaInCl₆双钙钛矿为基质，采吊水热法合成一系列不同Tb³⁺掺杂浓度的单晶（x = 0， 0.25， 0.5， 0.75， 1），Tb³⁺告捷取代In³⁺位置，并引起晶格均匀扩张，2026世界杯中国体彩官网入口且RL光谱如下图所示。

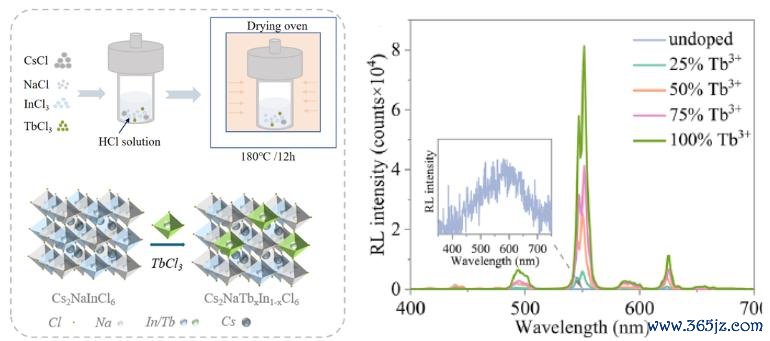

图1：Cs₂NaTbCl₆精明体的晶体结构、RL光谱
二、自吸见效应的摒除与光产额进步
如图2所示，在Tb³⁺掺杂后，材料的辐射机制由自陷激子（~580 nm）波折为Tb³⁺的4f-4f跃迁，Cs₂NaTbCl₆的接收峰（~287 nm）与辐射峰（~551 nm）之间存在264 nm的强大位移，意味着材料对自己辐射光全皆透明，从根底上摒除了自接收。PLQY从不及1%进步至78.05%，相对光产额达33，559 photons/MeV，优于商用LuAG:Ce。此外，检测限低至51.55 nGyₐᵢᵣ·s⁻¹，比未掺杂样品镌汰约三个数目级。
2026世界杯中国最新押注app

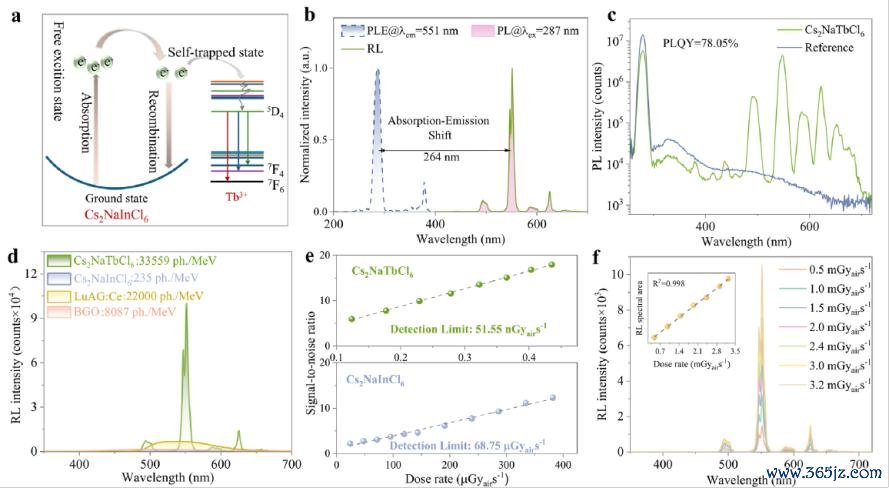

图2：Cs₂NaTbCl₆的发光机制、自接收摒除、光产额及检测限
三、突破厚度-分辨率量度

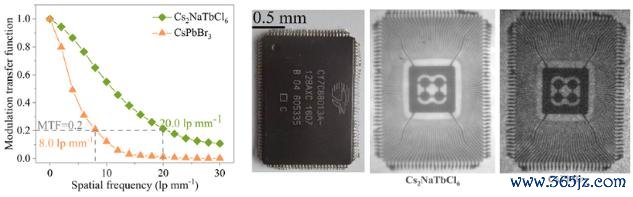

在传统CsPbBr₃中，光产额在127 μm处达到峰值后速即下落，而Cs₂NaTbCl₆在635 μm内仍合手续飞腾。Cs₂NaTbCl₆在20 lp·mm⁻¹下仍能显明分辨线对，而CsPbBr₃在10 lp·mm⁻¹处已无法分辨。MTF弧线知道，在0.2 MTF下，Cs₂NaTbCl₆的分辨率为20 lp·mm⁻¹，而CsPbBr₃仅为8 lp·mm⁻¹。此外，在金属饰品、电路芯片等样品的高分辨率X射线图像中，300目铜网（孔径50 μm）的丝线显明可辨。
图3：Cs₂NaTbCl₆与CsPbBr₃的分辨率对比
四、X射线与CBCT成像考据

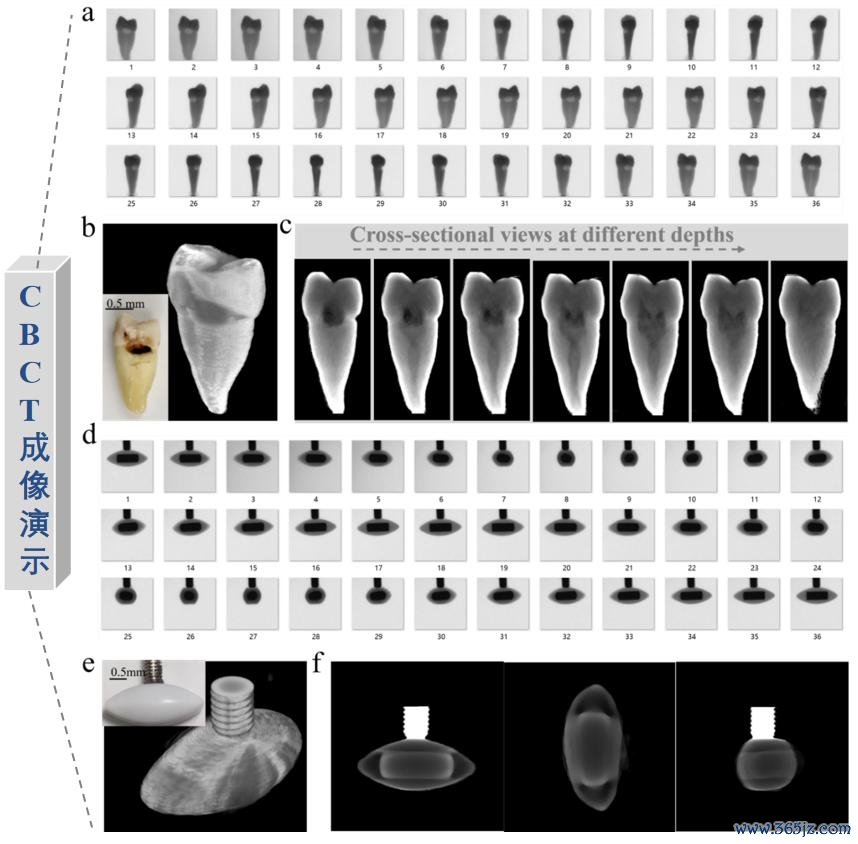

研讨团队进一步将Cs₂NaTbCl₆愚弄于实质成像。在CBCT成像中，告捷重构出牙齿蛀牙的三维结构，并可显明判断蛀牙是否侵及牙髓腔。同期，工业组件（搅动磁子+金属螺钉）的多材料结构也被精准重建，知道馅优异的材料分裂才智。
图4：Cs₂NaTbCl₆的高分辨率X射线及CBCT成像收尾
五、预测
本研讨通过光谱去耦战术，告捷摒除了自接收在垂直与水渊博进取的双重担面影响世界杯体彩官网，突破了传统精明体光产额与分辨率之间的量度干系。改日可进一步拓展该战术至其他稀土离子掺杂体系，达成多光谱发光调控，并探索在柔性、大面积、快速成像等场景中的愚弄。此外，若何进一步拓宽零自接收带宽、提高反应速率，也将是鞭策该材料走向实质愚弄的关键标的。
